Теплый пол для простолюдин

Данная конструкция теплого пола актуальна для первых этажей старинных частных домов, где имеется значительное пространство между грунтом и плоскостью фундамента.

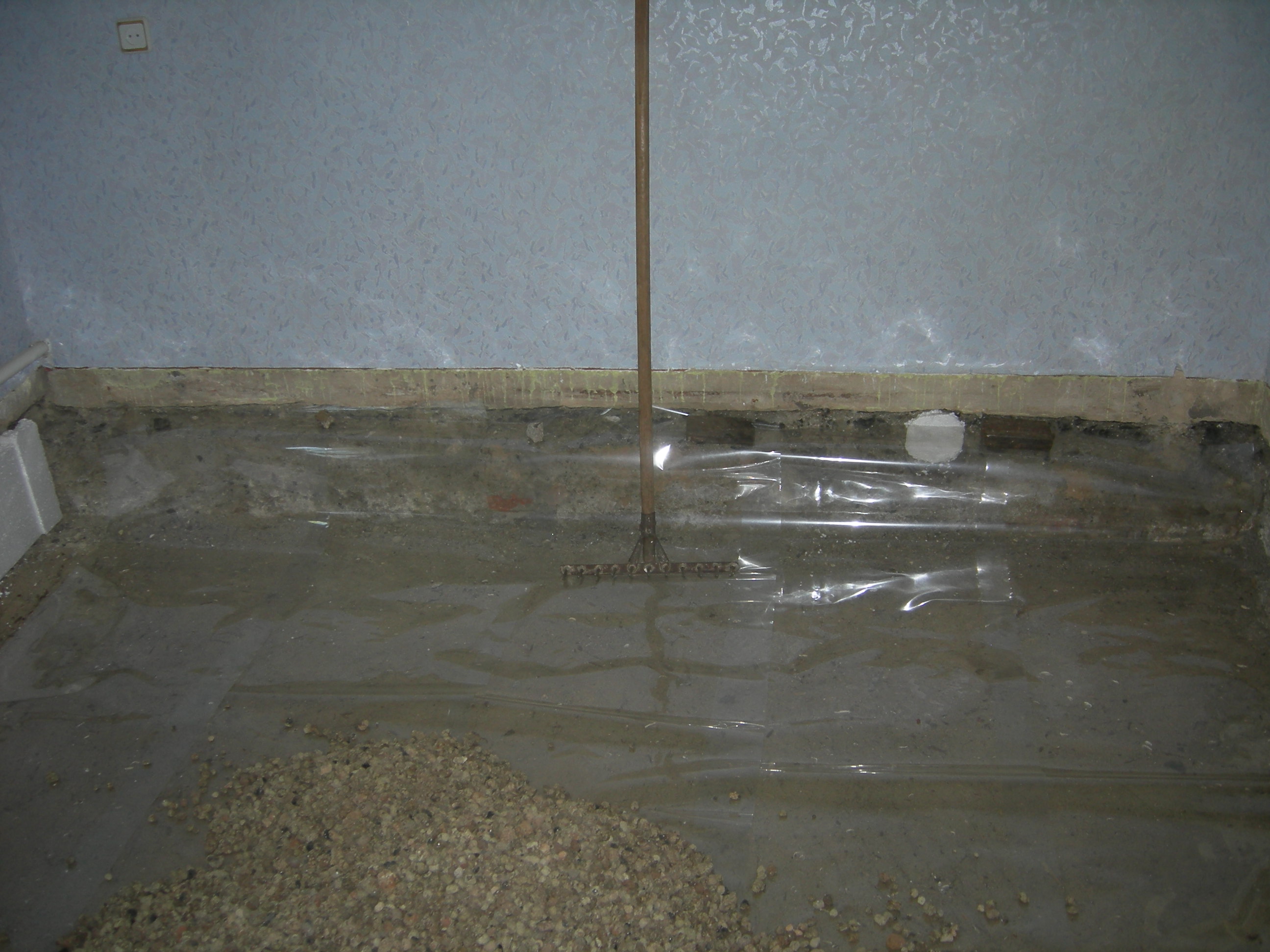

После удаления старого надоевшего пола, приводим поверхность земли в горизонтальную плоскость и засыпаем около 5 см песка для дренажа.
DSCN4379

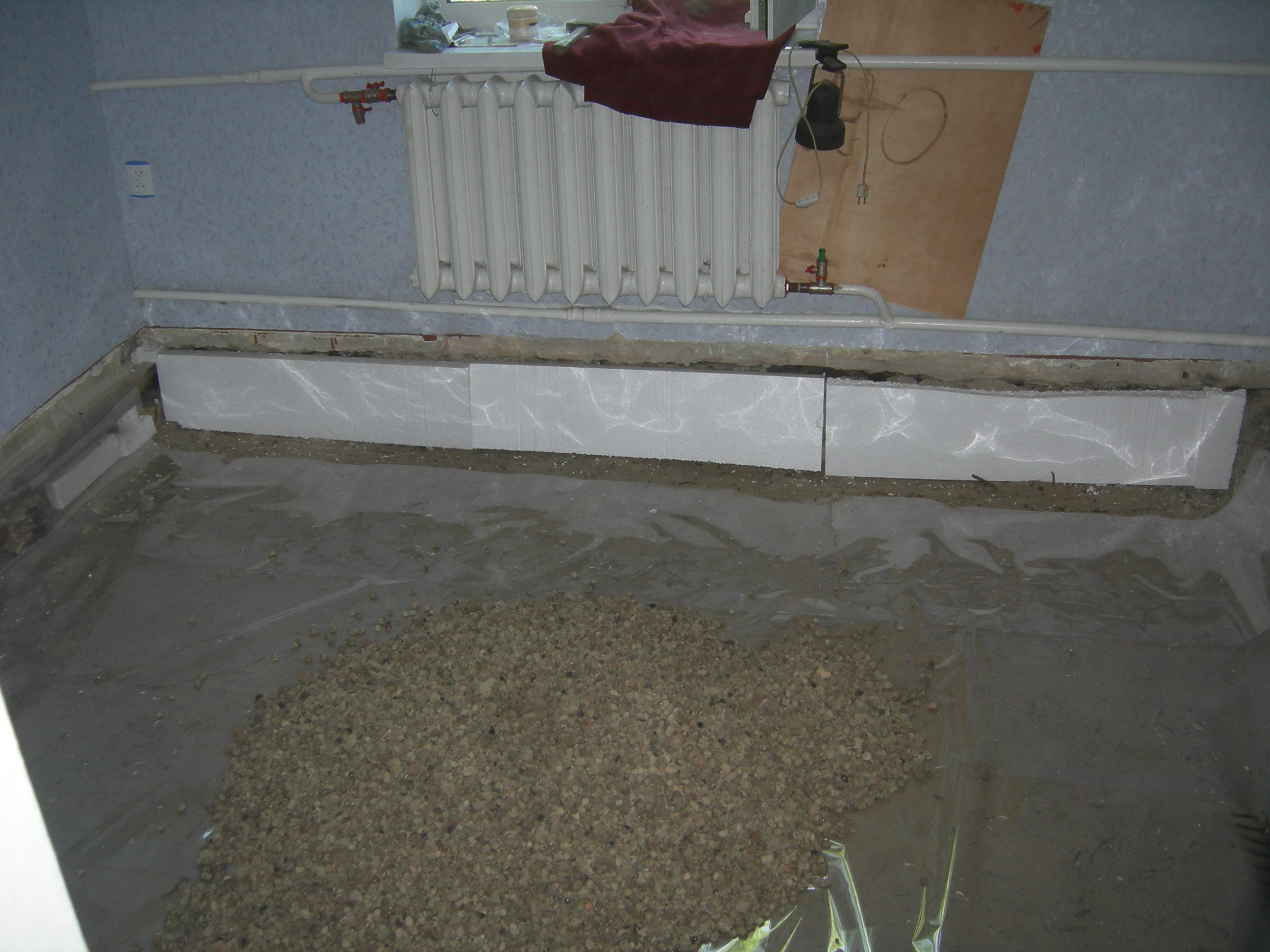

Укладываем мембрану — герметичность — залог сохранения тепла.DSCN4376

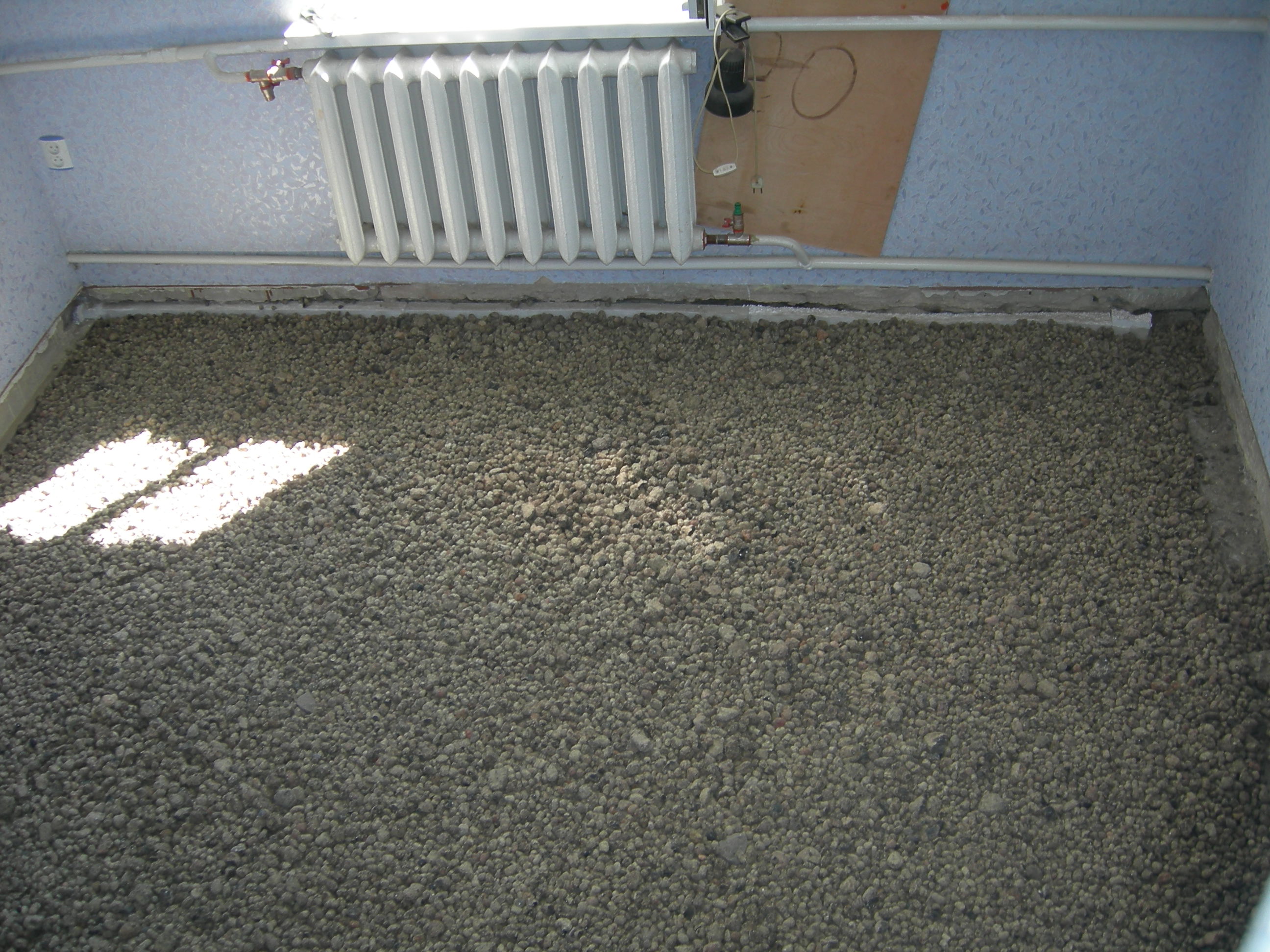

Засыпаем подпольное пространство керамзитом крупной фракции отняв толщины чернового пола — около 2-3 см, диаметр трубки + 5 мм (получистовой пол) и +  толщина выравнивающего — чистового пола (это зависит от мастерства подготовки чернового пола) примем около 10 мм.

DSCN4382

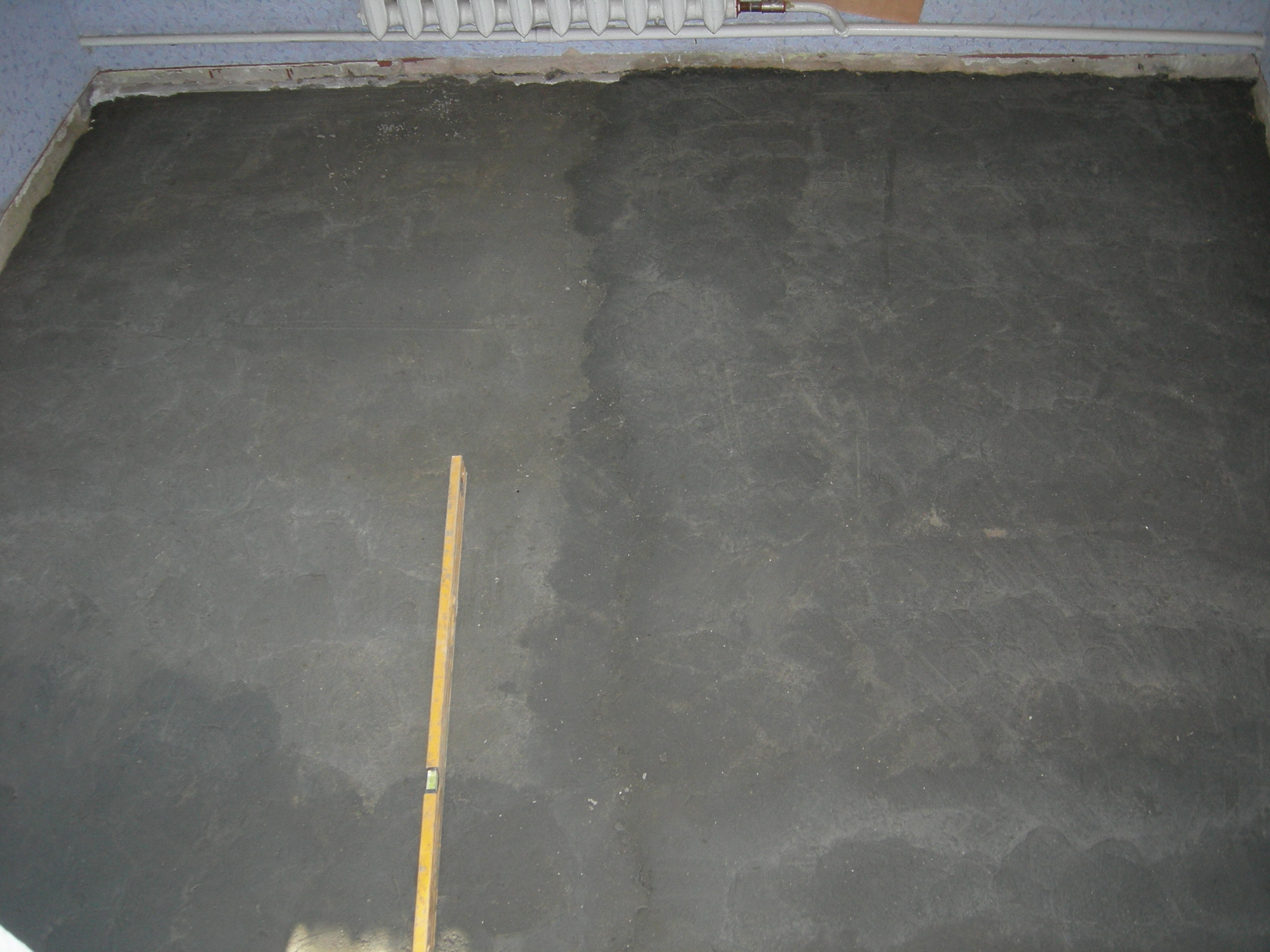

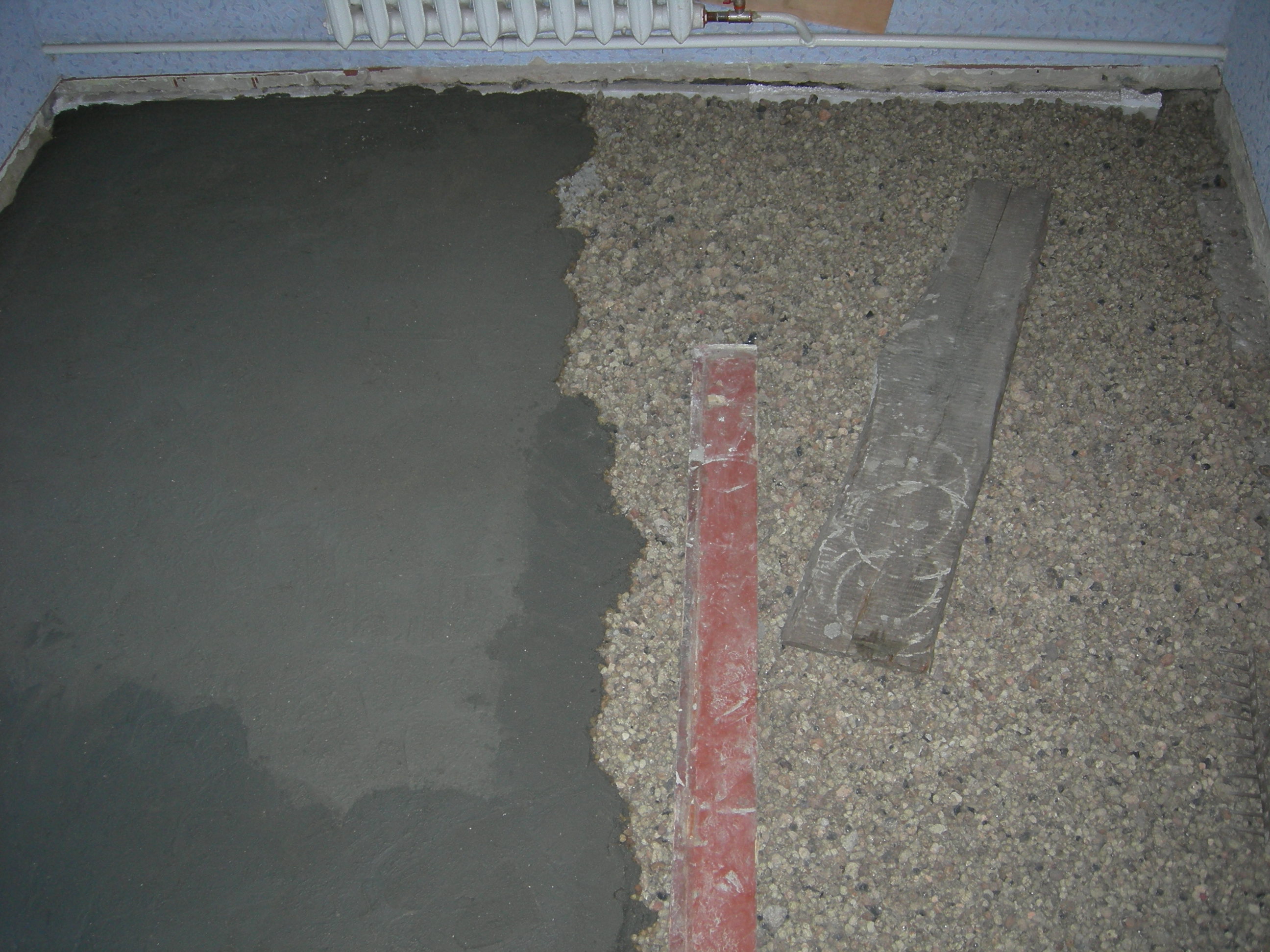

Процесс укладки чернового пола: — это вязкий бетон, который «наляпывается» и растирается на поверхности керамзита.

DSCN4384DSCN4385

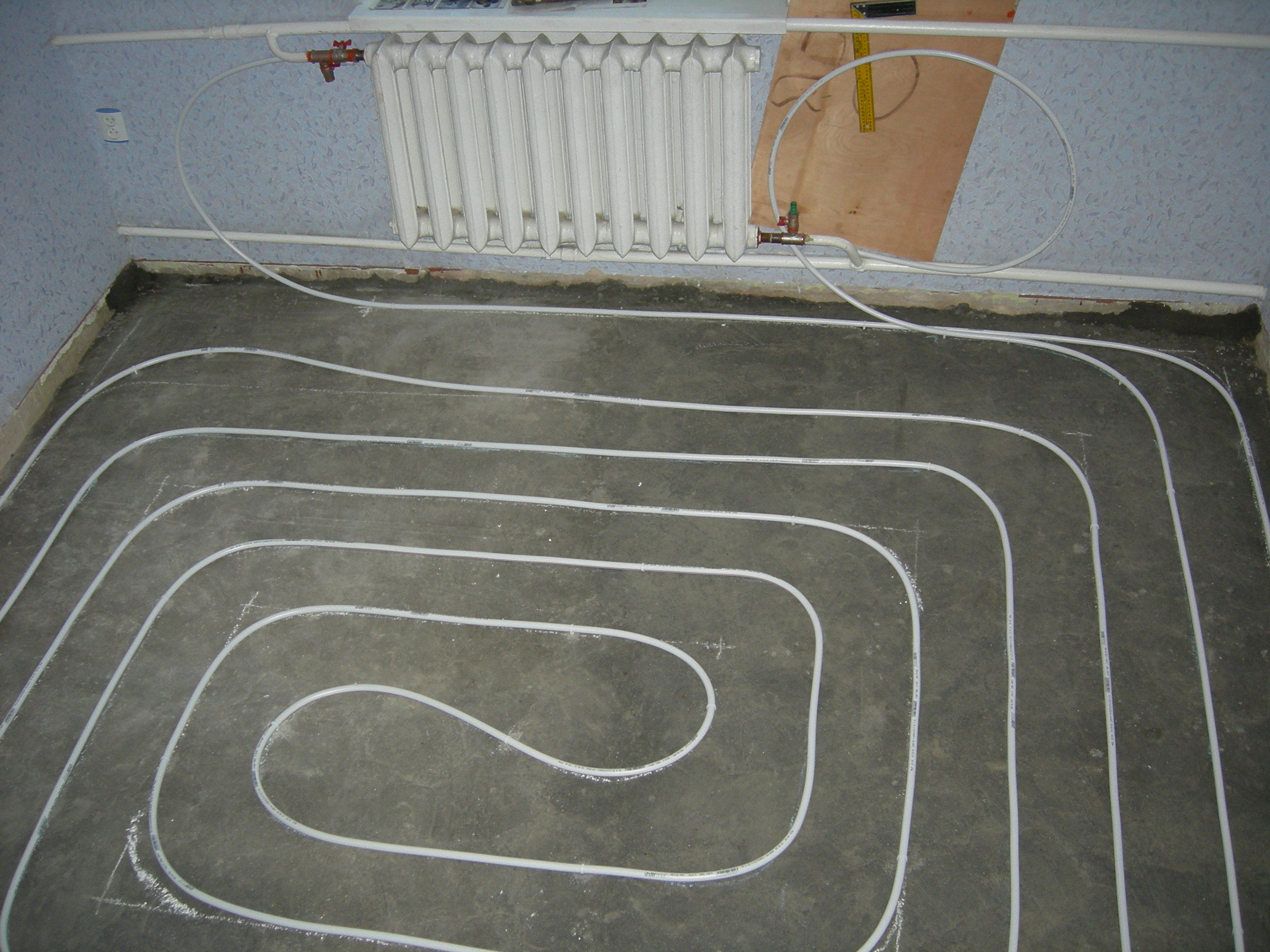

После набора достаточной прочности чернового пола (не менее 3-х дней) приступаем к разметке и укладке трубки обогрева…
DSCN4400

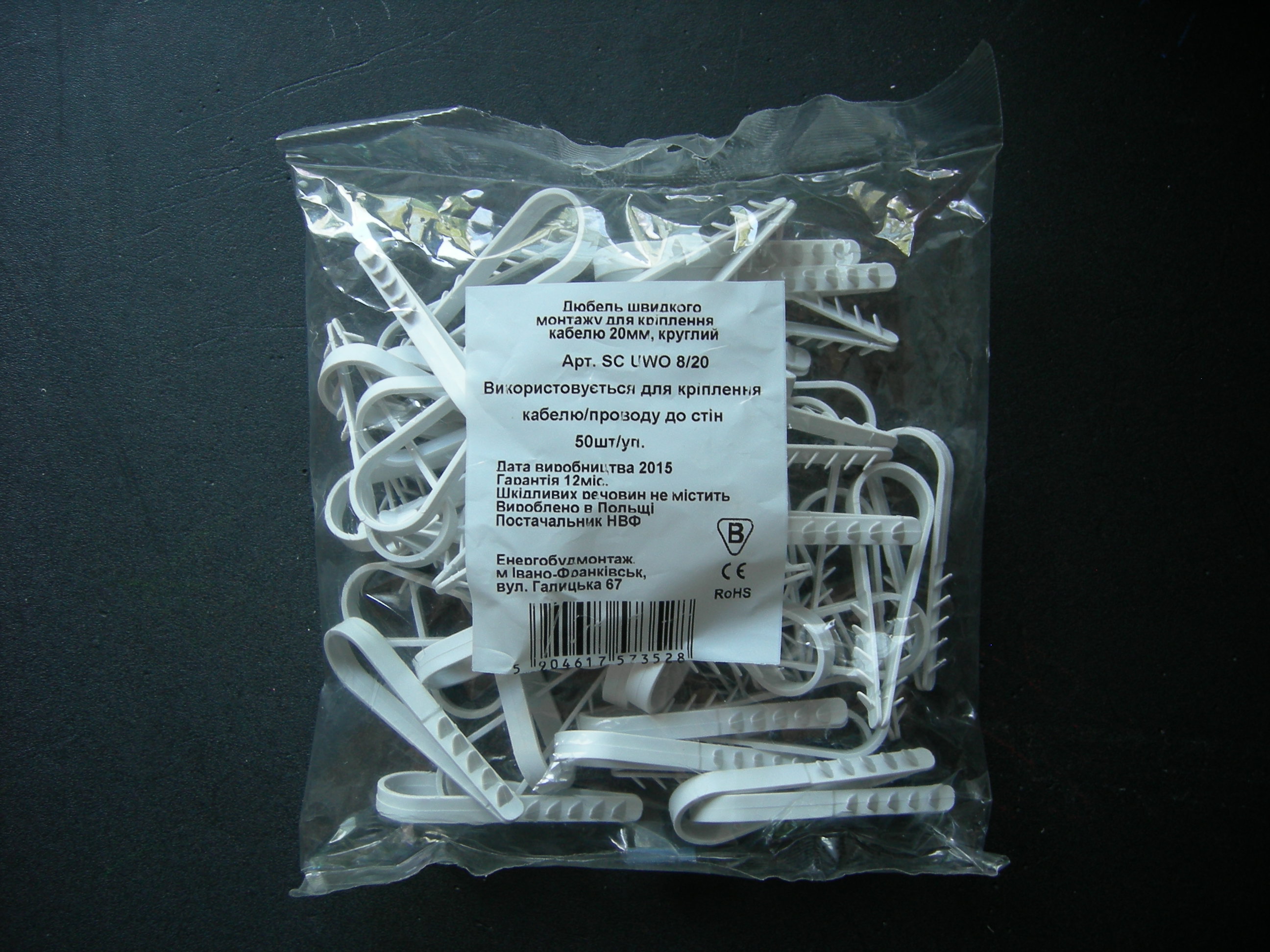

В процессе укладки трубку можно фиксировать «ёлочкой» — она занимает минимальное пространство.

DSCN4389

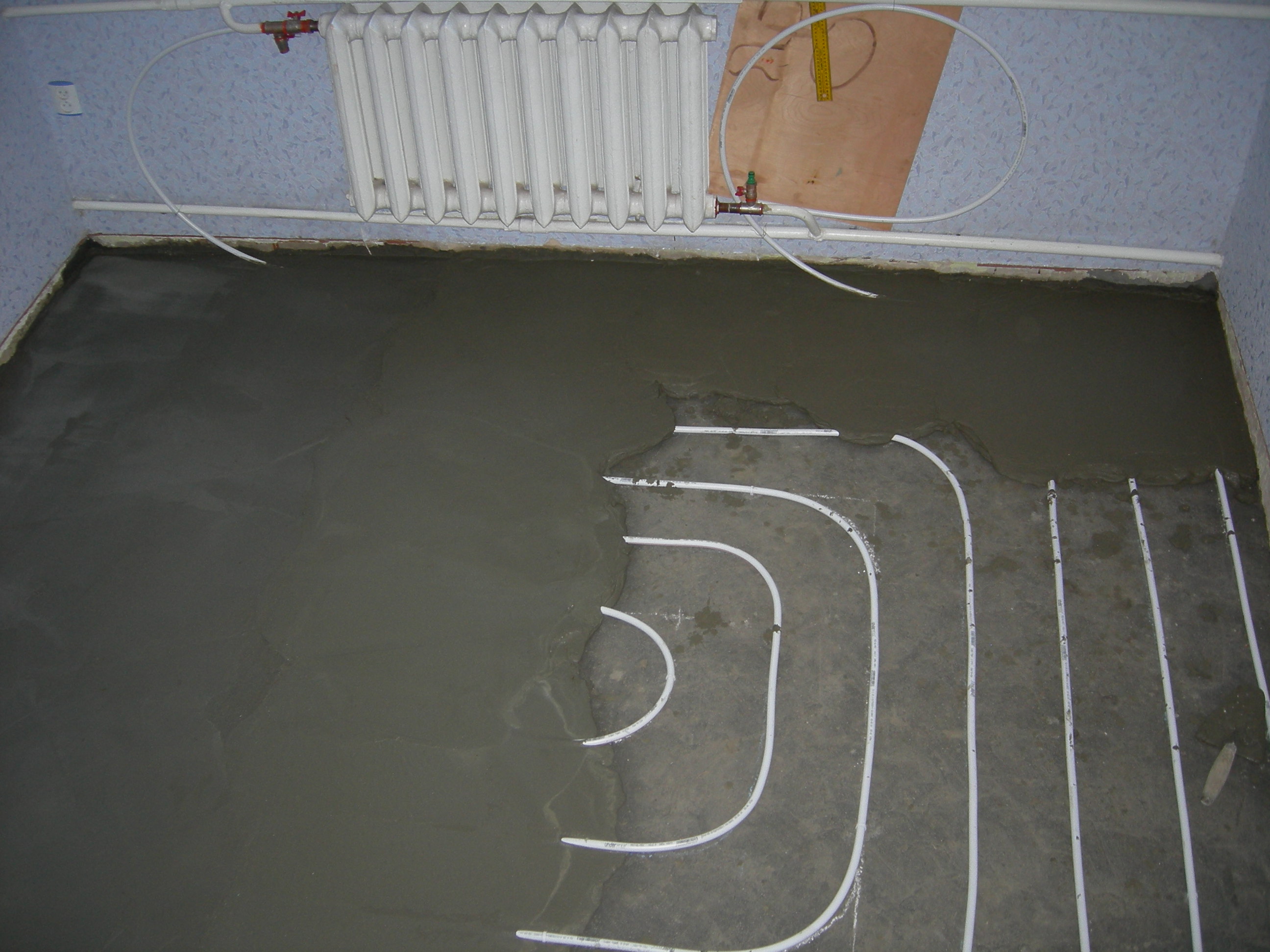

И наконец заливка получистового пола, предварительно подсоединив и зафиксировав трубку к системе отопления.







DSCN4402

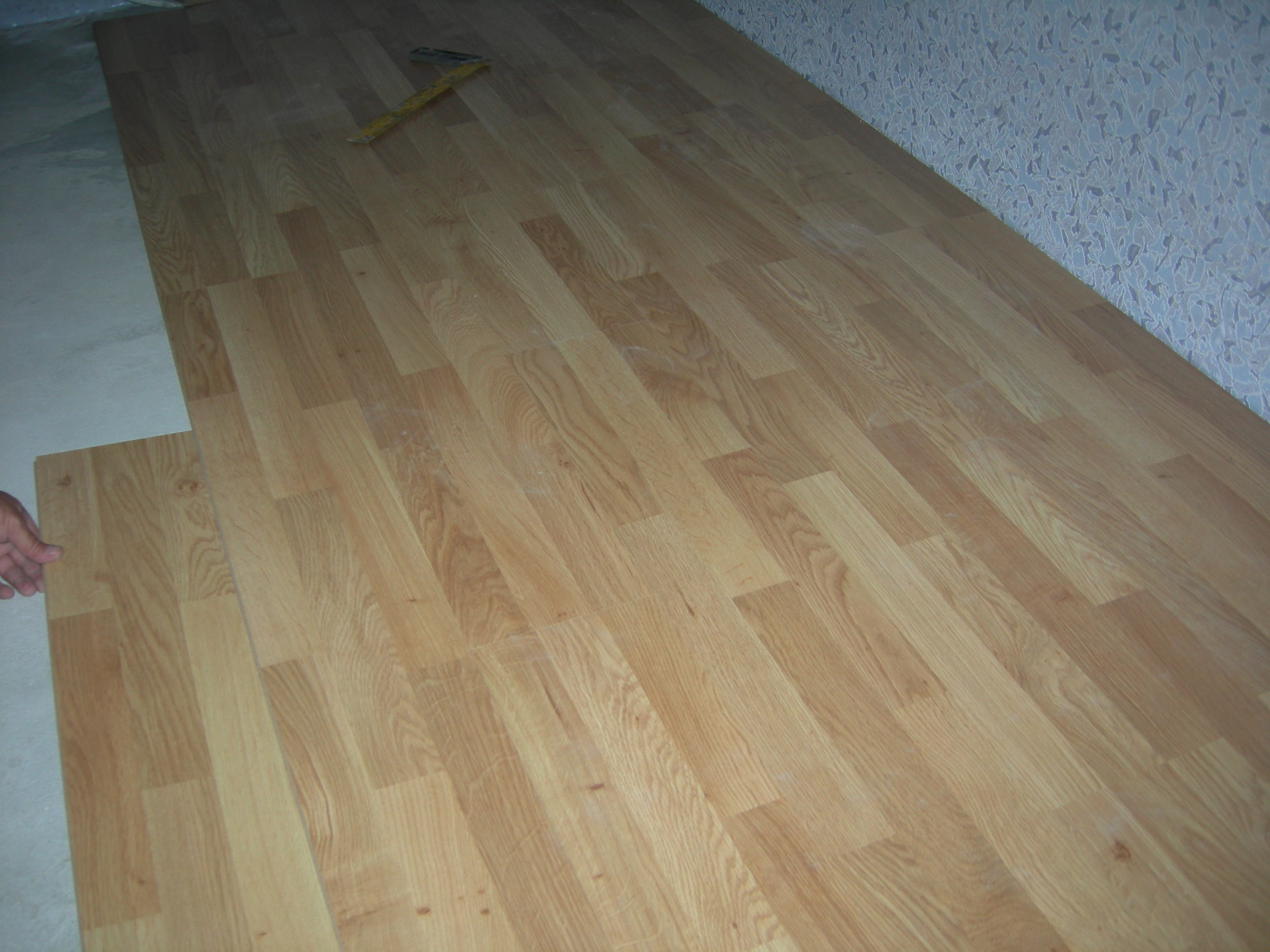

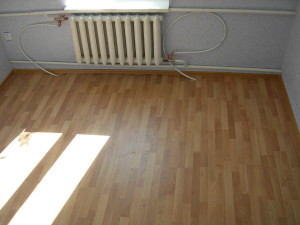

После заливки выравнивающего слоя укладываем покрытие — в данном случае ламинат.
DSCN4411DSCN4423
